ATM-180SG全自动高速双轨贴标机：拥有速度快（＞3200Pcs/H）、精度高（±0.1mm）、在线式、效率高等优点，双轨贴标机，可满足客户正反面生产需求，可自动翻板。
| 型号 |
ATM-180（双轨） |
|
贴装速度 |
Max:3600 pcs/hour |
|
X-Y轴重复精度 |
±0.1mm |
|
Z轴定位精度 |
±0.1mm |
|
R轴定位精度 |
±0.01° |
|
线路板尺寸 |
Max:200mm*300mm Min:70mm*70mm |
|
线路板厚度 |
0.5～3.0mm |
|
标签尺寸 |
Max:55mm*30mm Min:2mm*2mm |
|
Z轴行程 |
25mm |
|
U转角范围 |
0～360° |
|
传送轨道 |
两条轨道 |
|
传送轨道 |
三段式标准SMT轨道 |
|
轨道宽度自动调节 |
|
|
轨道高度 |
|
|
料架容量 |
2pcs |
|
电压 |
（220AC±10%) 50Hz |
|
所需起源压力 |
＞0.6Mpa |
|
气流量 |
＞60L/min |
|
电源功率 |
3.0KW |
|
**电流 |
15A |
|
主机结构尺寸 |
970*1450*1600mm |
|
重量 |
800KG |
|
特殊配置 |
可随意在单片板或多拼板上多标贴附 |
|
可选直通运行功能 |
|
|
标准SMEMA接口 |
产品特点高效率,高精度贴标签贴
全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正
标签同线路板Fiducial Mark的X、Y和U方向的误差。
稳定性高，应用灵活
高刚性底座，松下伺服马达和NSK（或THK、IKO）高精度丝杆导轨驱动X-Y轴,
U轴可以0-360°任意角度,更加灵活贴标签。
稳定可靠的工业控制系统
基于Windows操作系统平台，具有多等级操作界面和CCD辅助简化式编程方法,
提供用户简易操作界面和更容易设定机器的操作程序。可单板和拼板贴付也具
有SKIP功能。
标准的SEMA接口的运输轨道,宽度可自动调节
轨 道可设定 BYPASS功能,操作更具有弹性;夹板采用上顶式设计,防止线
路板 弯 曲。
全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正
标签同线路板Fiducial Mark的X、Y和U方向的误差。
稳定性高，应用灵活
高刚性底座，松下伺服马达和NSK（或THK、IKO）高精度丝杆导轨驱动X-Y轴,
U轴可以0-360°任意角度,更加灵活贴标签。
稳定可靠的工业控制系统
基于Windows操作系统平台，具有多等级操作界面和CCD辅助简化式编程方法,
提供用户简易操作界面和更容易设定机器的操作程序。可单板和拼板贴付也具
有SKIP功能。
标准的SEMA接口的运输轨道,宽度可自动调节
轨 道可设定 BYPASS功能,操作更具有弹性;夹板采用上顶式设计,防止线
路板 弯 曲。
可拆卸 Feeder ,标准 Feeder 安装方式，更换容易
标签Feeder由光纤和步进马达控制，出标精度高；Feeder
上料操作简单,更换容易.可根据客户产品规格制定各种标签送料器。
标签Feeder由光纤和步进马达控制，出标精度高；Feeder
上料操作简单,更换容易.可根据客户产品规格制定各种标签送料器。

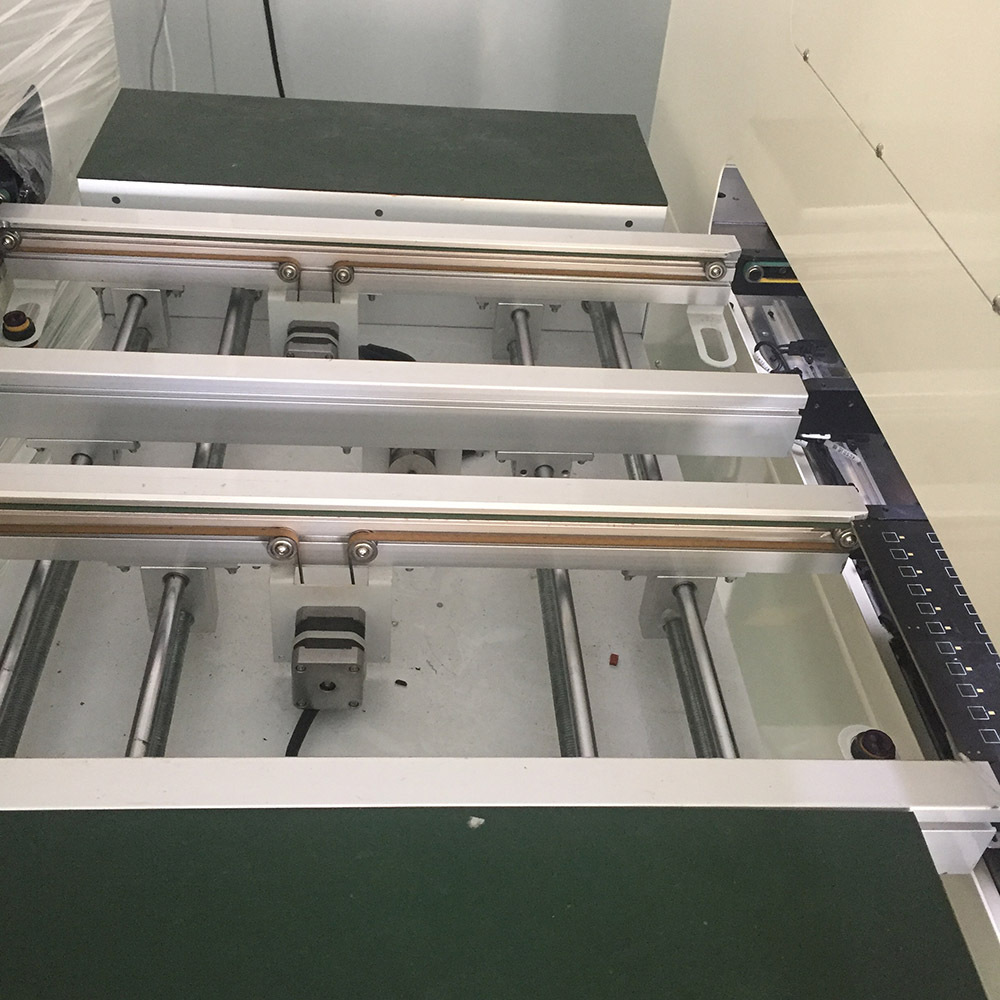

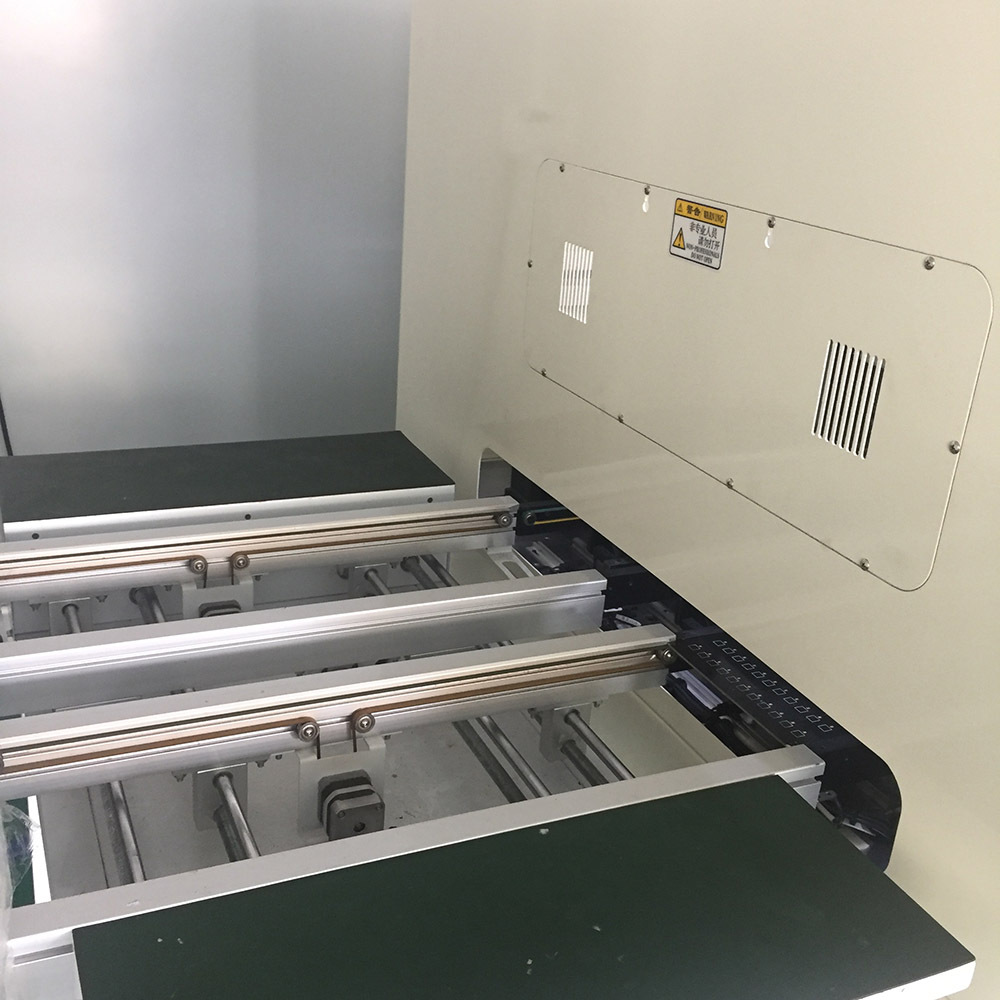

ATM-180 SG 两条轨道
两条轨道可同时生产不同的产品。
两条轨道可同时生产不同的产品。
软件功能
